POSTENSADO
MONOTORÓN
LOSAS POSTENSADAS
PARA EDIFICIOS
Concepción Estructural.
Los sistemas de Post-tensado
comúnmente empleados en puentes y edificios son agrupados
en dos categorías principales. Estas son los sistemas
adherido y no adherido.

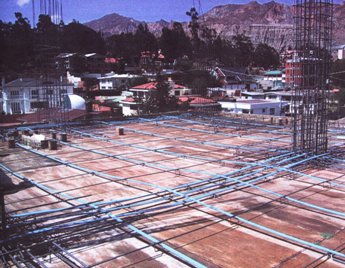

Losa Post-tensada Edificio Torre Lydia, 6to Piso
La característica que distingue
al tendón no adherido es que por diseño, este no
tiene una adherencia con el hormigón en todo su longitud.
Los tendones no adheridos consisten generalmente en un torón
de acero de alta resistencia, engrasado y cubierto por una camisa
de polietileno de alta densidad.
La fuerza en el tendón
tensado es transferida al hormigón principalmente a través
de los anclajes ubicados en los extremos del cable. A lo largo
del cable la fuerza varía debido a las fuerzas que aparecen
a causa del rozamiento entre el cable y la trayectoria que este
sigue dentro del elemento de hormigón. La función
de la camisa plástica es: (I) actuar como un bloqueador
contra la adherencia (II) proveer protección contra los
daños que el cable podría sufrir a causa del manipuleo
en obra y (III) formar una barrera contra el paso de la humedad
y agentes químicos.
Actual Edificio Torre Lydia,
San Miguel La Paz, Bolivia
El engrasado (I) reduce la fricción
entre el torón y la camisa plástica y (II) provee
una protección adicional contra la corrosión. Los
tendones no adheridos son empleados tipicamente en sistemas mono-torón,
con cada tendón provisto de su propio sistema de anclajes
en los extremos. En consecuencia cada tendón es tensado
individualmente. Hoy en día la mayor parte de las losas
de hormigón construídas en los Estados Unidos se
diseñan y construyen empleando el sistema post-tensado
no adherido.

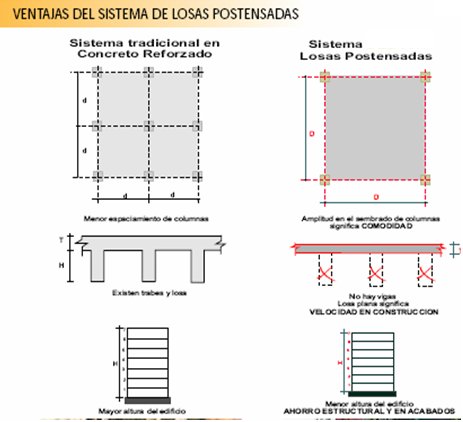

Ventajas constructivas
Las ventajas que se pueden obtener al
aplicar el sistema de post-tensado no adherido en edificaciones
son:
- Velocidad de construcción, debido a que
se puede proceder con el desencofrado de los elementos post-tensados
al 7mo día de efectuado el hormigonado de la losa.
- Se puede acceder a mayores luces y por lo tanto menor cantidad
de apoyos, lo cual incrementa el espacio disponible.
- Se
puede obtener elementos mucho más esbeltos comparados
con elementos construidos tradicionalmente
- Al reducir
el número de apoyos y trabajar con elementos más
esbeltos, se reduce la masa sísmica del edificio y por
tanto se obtiene un mejor comportamiento sísmico, sin
mencionar que la altura de edificio será ,menor al haber
reducido el espesor final de las losas.
- Si bien el
costo por metro cuadrado de losa, puede ser en algunos casos
superior al costo una losa tradicional, en general el ahorro
que se obtiene al reducir el número de soportes (columnas,
placas), las secciones y tiempo total de construcción,
supera notablemente el gasto adicional en la losa
Alternativas Constructiva del Postensado.
Trayectoria de Cables en Losas Macizas
Dentro de las alternativas
que se tiene para aplicar el post-tensado no adherido a la construcción
de edificaciones, se tiene:
- Losas planas (sin vigas)
- Losas
con capiteles (sin vigas)
- Losas con bandas (vigas anchas)
- Losas
nervadas en dos direcciones
- Losas nervadas en una
dirección
- Losas con vigas en una dirección.
El conjunto de estas
alternativas, ofrece una gran variedad de posibilidades para
la conformación estructural de las
edificaciones así como un rango de distancia libre entre
apoyos que puede los 20 metros.

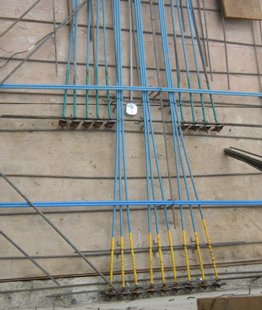

Sistema de Anclajes por tendones
En relación al empleo
del post-tensado en edificios y la capacidad sismorresistente
de estas, se puede mencionar que debido al uso de acero de alta
resistencia para post-tensado, este tiene un comportamiento poco
dúctil, lo cual puede observarse las curva carga/deformación
de este tipo de aceros.
|
